1主要研究內容

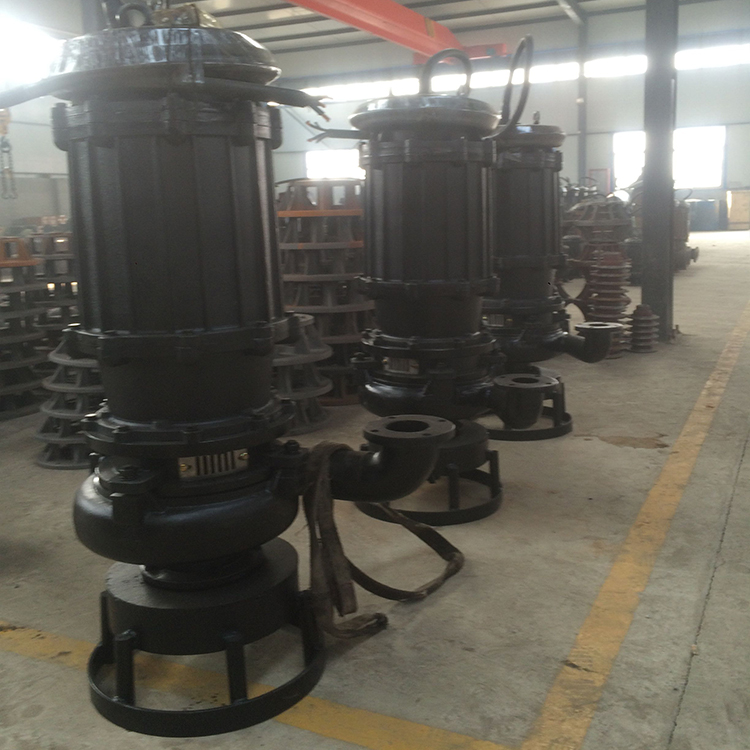

1.1 渣漿泵主要性能參數

渣漿泵泵的主要性能參數是決定泵是否運行在較好工況的重要依據，主要包括工作轉速、揚程、軸功率、效率(η)、流量(Q)[2]。另外，通過測量一些相關參數，可以方便快捷地判斷渣漿泵 real-time。

1.2構建渣漿泵的性能測試系統方案

該系統分為兩部分:測試裝置和自動測試系統。測試裝置是系統的主體部分，其工作是根據渣漿泵的工作特點，模擬工業現場的各種工況，合理布置實驗設備、儀器、管道及其附件，做到測試方法合理，操作安/全，具有一定的通用性，適用于不同類型的泵，兼顧經濟性和美觀性。其中，工況模擬方法和管路設計方法是難點。

自動測試系統由硬件和軟件組成，具有自動測試的功能。硬件系統主要解決測試數據如何與計算機連接。在自動測試過程中，所有的數據收集都是由微型計算機自動完成的。硬件系統的目的是通過傳感器、二次儀表和計算機外設接口與微機進行通信，從而采集和處理所有的測試參數。該軟件能通過計算機自動檢測自動采集、處理和存儲數據。整個系統包括數據采集程序、數據處理程序、性能評價和顯示程序。

2測試系統的組成

2.1測試硬件系統

測試系統的硬件主要包括上層和下層。下層包括數據采集設備和下層微處理器。傳感器(變送器)將所有要測量的物理量轉換成電信號，傳輸?shù)较挛晃⑻幚砥?，再通過總線上傳到PC機進行數據處理和顯示。

(1)上層硬件系統

上位機工控機工控機系統:作為系統的主機，通過離散數據采集裝置的總線將現場采集的數據傳輸?shù)接?jì)算機，完成水泵測試過程中各工作點的數據讀取、運算和處理。

(2)下層輸出顯示設備

下位設備包括:渣漿泵、管道、供電系統、測量單元、傳感器和儀表、采集和測試裝置、電氣測量切換裝置、下位微處理器、操作控制裝置、泵運行啟動、停車監視和控制。上下設備構成了一個功能比較齊全的測試系統，可以完成渣漿泵的各種測試要求。

2.2測試軟件系統

該測試系統的軟件設計部分將使用MCGS 6.2組態軟件。MCGS 6.2是一套基于Window s平臺的組態軟件系統，用于快速構建和生成上位機監控系統。為用戶提供解決實際工程問題的完整方案和開發平臺，可以完成現場數據采集、實時和歷史數據處理、報警和安/全機制、過程控制、動畫顯示、趨勢曲線和報表輸出、企業監控網絡等功能。
