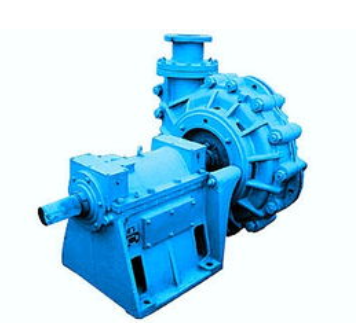

渣漿泵因輸送固體和液體流體而得名，其水力設計由葉輪和蝸殼組成。由于輸送流體的特殊性，為了減少損失，獲得較大的能量，消除旋渦磨損，延長其使用壽命，除了葉輪的水力設計外，蝸殼的水力設計也很重要。

通過多年的探索和實踐，總結出一種蝸殼水力設計的繪圖方法。該方法能夠快速、準確地繪制模型，并通過二維方法獲得三維光滑流面。因此蝸殼的水力損失小。

水力蝸殼平面圖的螺旋線是由坐標形成的螺旋線。對于渣漿泵，其溢流段根據渣漿泵輸送介質的特殊性，一般采用等寬不等高的矩形斷面，出口擴散管采用直錐管，與螺旋體在八個斷面垂直相交。

(1)蝸殼液體流動型線幾何計算準確，溢流段過渡平滑，液體流量均勻，損失降低到較小水平，水力效率高。

(2)矩形截面流道蝸殼的設計，可用于輸送其它流體。

(3)計算得到的幾何數據可以用計算機CAD快速準確地繪制出來。
